SilverStoneが2023年に発表し、2025年2月に発売となった「FLP01」というケースをご存じだろうか。見ての通り、古のNECのPC-9800シリーズ、あるいはPC-8800シリーズ風デザインを彷彿とさせる、横置きデザインのATXケースだ。
このケースは、5インチベイ部分のカバーが5インチFDドライブ風になっているのが特徴。そして上の段は実際の5インチベイ、下の段はカバーで開き、USBなどの前面インターフェイスになっている。
これを見てふと思うはずだ。「ダミーじゃなくて本物の5インチFDドライブが搭載できたら面白いな」と。ということで、今回はこのケースを使ってPCを組み立て、5インチFDDを載せてみようと思う。
ただし、スペックは現代スペックにしたい。使うOSもWindows 11、果たしてうまくいくのだろうか。

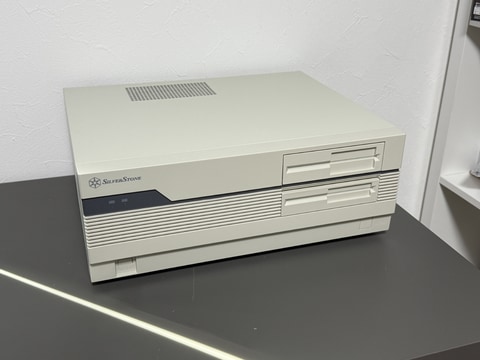

【写真1】SilverStoneのFLP01

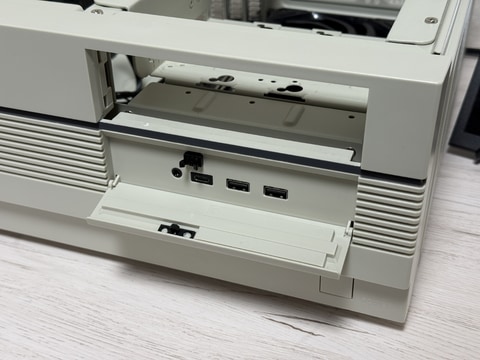

【写真2】ドライブベイの部分(すでに蓋を外した状態)今回用意したPCパーツ
今回用意したパーツは下表の通り。ケースと電源はSilverStoneからお借りした。
今回の構成

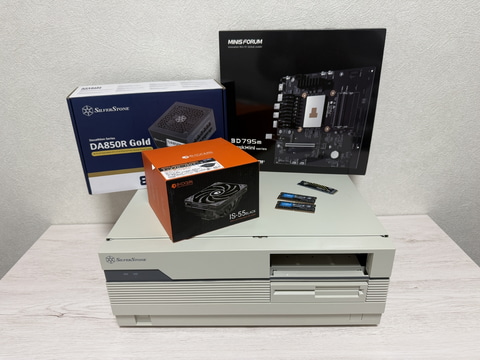

【写真4】今回用意したパーツ
マザーボードは編集部からお借りしたMINISFORUMの「BD795M」。やや特殊ではあるが、フォームファクタ的にmicroATXで問題はない。Ryzen 9 7945HXはんだ付けで搭載済みとなっている。詳細については以下のレビューを確認してほしい。
一方、CPUクーラーは高さが低いものが必要になった。これはドライブに干渉する可能性があるためだ。今回使用したID-COOLINGの「IS-55-BLACK」は、高さを55mmに抑えつつ薄型の120mm角ファンを搭載したトップフロー型のCPUクーラーで、これなら問題なく収まる。
今回ビデオカードを載せないので、電源の容量はそこまで必要はないのだが、850Wの80PLUS GoldかつPCIe 5.0に対応、フルモジュラータイプの「DA850R Gold」を利用した。

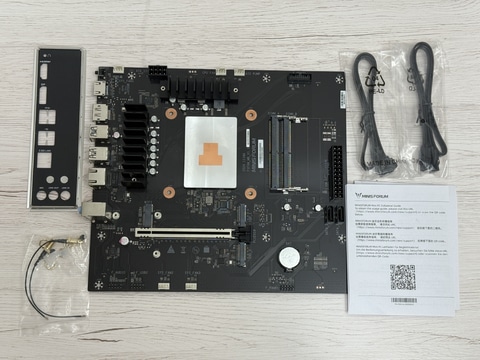

【写真5】今回使用するマザーボード
あとはUSB接続するためのUSB-FDD変換、そしてチェック用に3.5インチFDドライブ「JU-256A216P」も用意した。また5インチFDドライブもTEACの「FD-55BR-320」NECの「FD1155D」と合計で2台用意した。
USB-FDD変換はAmazonやAliExpressで手に入る。一方、3.5インチFDドライブは手持ちを、5インチFDドライブの1台は秋葉原最終処分場で、もう1台はTwitterのフォロワーからお借りした格好となる。

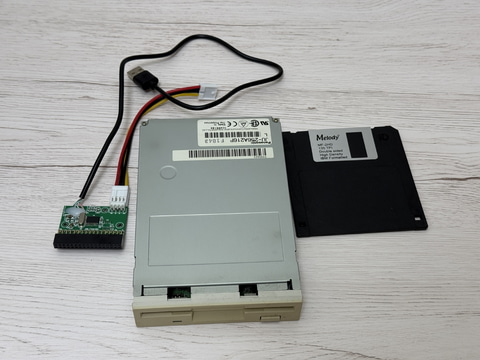

【写真6】パナソニックの3.5インチFDD「JU-256A216P」

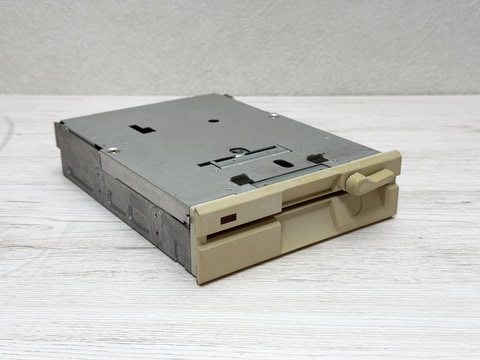

【写真7】TEAC FD-55BR-320

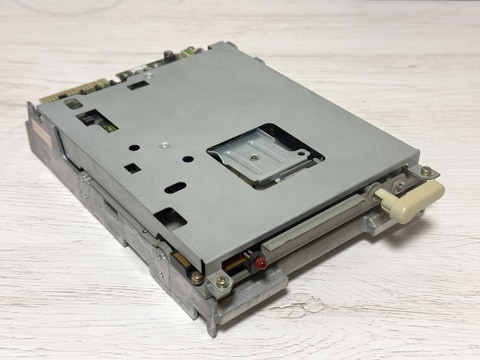

【写真8】NEC FD1155D5インチFDDは果たしてWindows 11で動作するのか？

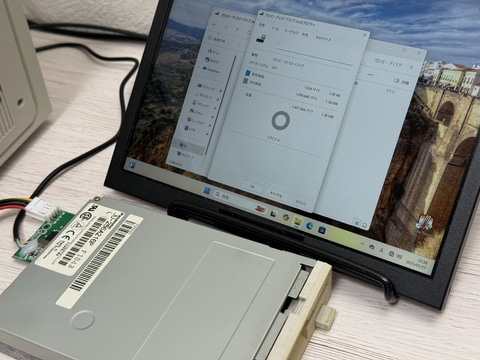

まずは確実に動きそうな3.5インチFDDがOS上から認識できるのかを確認することからスタートした。すると当たり前のように無事ハードウェアとして認識して、FDをフォーマットできることも確認できた。つまり、Windows 11でもFDDは使えることが分かった。
【写真20】
ただ、今回用意したFDD→USB変換基板は3.5インチ用である。これを5インチFDDに接続するには別途ケーブルが必要のようである。これは知り合いに頼んで入手できたのだが、ピンの向きとして、上の段と下の段を入れ替える必要があるようだ。
悩んだ末、前面パネルのスイッチなどに使うピン延長ケーブルを使ってやや強引に変更した。なお、電源に関してはPCの電源から供給するため、USB変換基板からFDDにつなげる電源ケーブルは使用しない。

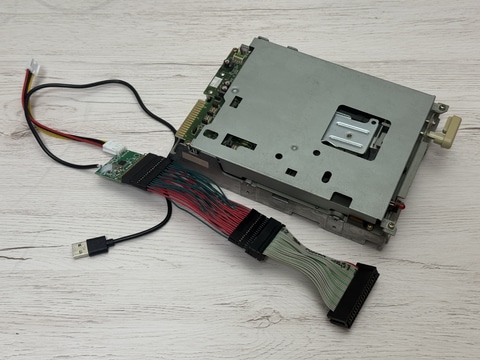

【写真21】ドライブとケーブル
まずはTEACのFD-55BR-320から接続してみた。
するとモーターは動くが認識はしない、という結果に。型番から調べてみたところPC-88用の2D(両面倍密度)専用ドライブらしく、手元にメディアがないので、動作は断念した。
もう1台のNECのFD1155Dは、前面ベゼルがないものの2HD(両面高密度)対応ドライブで、こちらはメディアも合わせてお借りできた。早速同様に接続。今度はドライブとしては認識した(アイコンが表示された)。そしてメディアを入れてモーターが回る音もするが、フォーマットしようとするとヘッドが動かず、エラーになってしまった。
何度か試し、メディアを変えてみたが変わらず。ドライブが不良なのかと確かめようにも、既にそれが動くマシンはないので、残念ながらここまでとなった。
【写真22】動作チェックの図

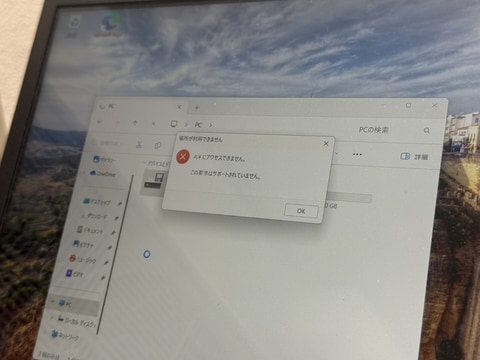

【写真23】エラー画面レトロ感を高めていこう！
ただ、ここで終わっては面白くないので、レトロの雰囲気を高めるていこう。
まずはCRTモニターを用意した。EIZO(当時はナナオというべきか)の「FlexScan T566」という製品。推奨解像度は1,280×1,024ドットで、17型のアパーチャーグリルを採用したモデルである。ミニD-Sub15ピン接続なのだが、HDMIからの変換ケーブルがあるのでこれで対応した。
なお、FLP01はCRTモニターを上に置いて使うことは想定していないようなので、保証外となるが、載せてみたところ、FLP01側の剛性がしっかりあるため特に問題がなかった。

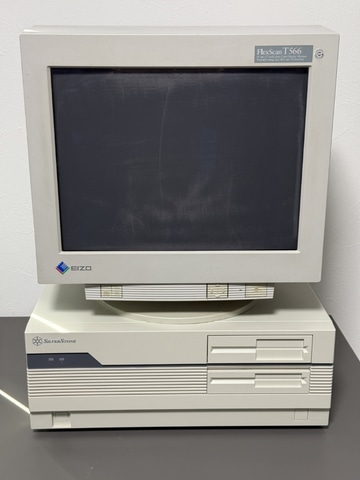

【写真24】モニター置いてみた

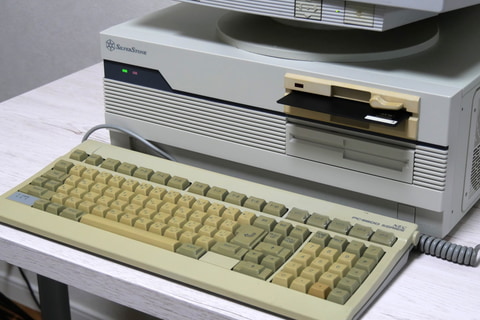

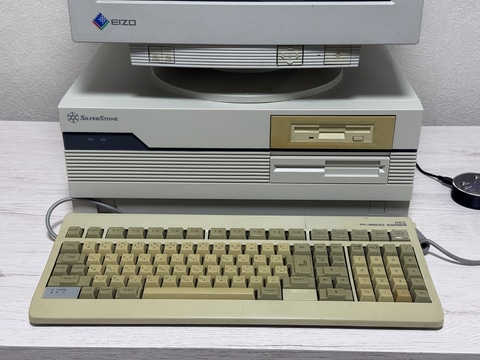

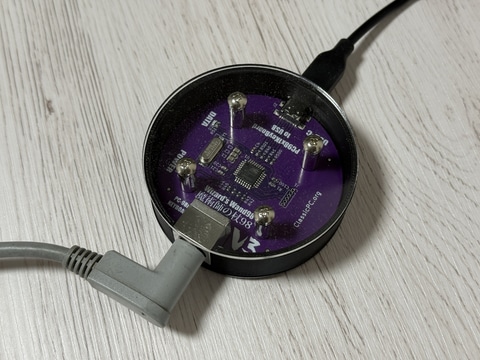

【写真25】さらにPC-9801用キーボードを用意し、USB接続に変換する「魔術師の杖98 Ver.3」を購入して接続した

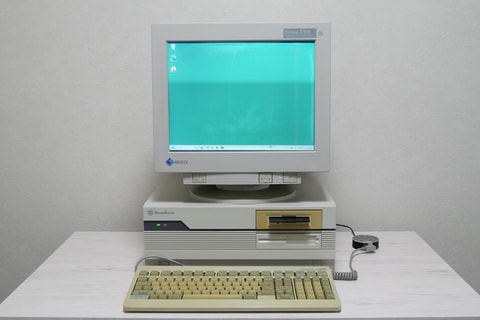

【写真26】すべて接続した状態を見てほしい。レトロなPCになったのではないだろうか
5インチFDドライブの写真はベイに入れただけの飾りとなってしまったのは残念だが、3.5インチはFDの写真はちゃんとFDが使えるようになっている。

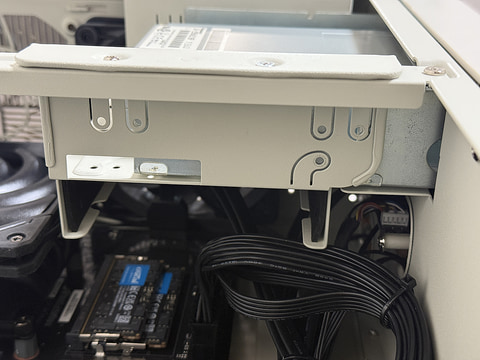

【写真27】5インチベイは蓋がある状態でねじ位置が合うようにできているため、外すとねじ位置が合わない。今回固定してないものの、実際に固定したい場合はねじ穴をあける必要があるので注意されたい次回はFLP02でWindows 9xマシンに挑戦だ！？
【写真28】残念ながら動作しなかった5インチFDD
残念ながら今回は5インチFDDがうまく動いてくれなかったが、また別のドライブが手に入ったら、USBで接続できるかチャレンジしたいと思う。
なお、SilverStoneはCOMPUTEX TAIPEI 2025にて、またもレトロな外観を持つタワー型のATXケース「FLP02」を発表していた。次は中身も当時の古いパーツを揃えて、組んだみたいと思う。もちろんその時、OSはWindows 95か98で。
【写真29】COMPUTEX TAIPEI 2025で展示されたFLP02
